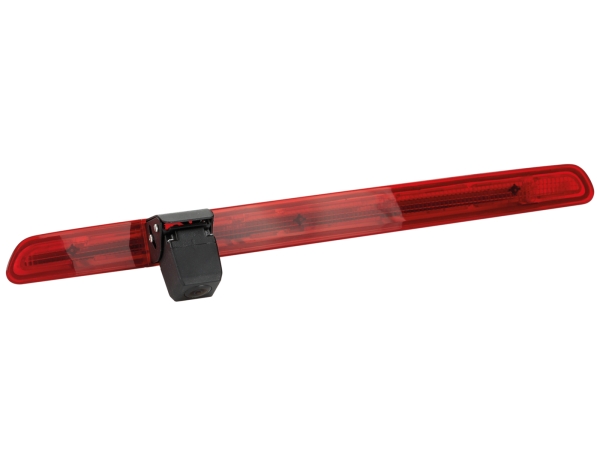

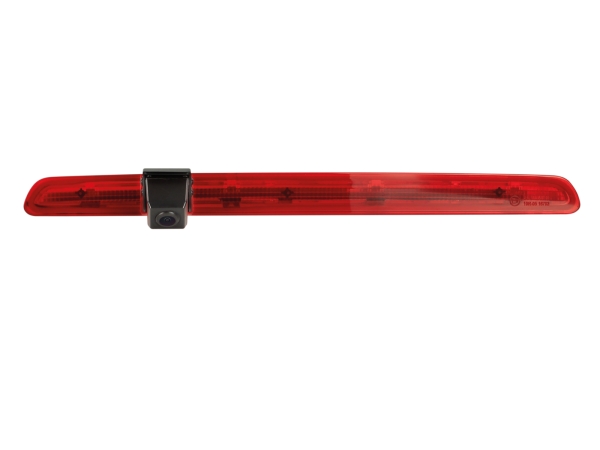

Rückfahrkamera VW
VW T6 (7HC) 07/2015 - 08/2019 mit Heckklappe*
VW T6.1 (7HC) 11/2019 - 2023 mit Heckklappe
Zum Austausch der OEM 3.Bremsleuchte
Mit Orientierungslinien / verstellbarer Blickwinkel
Hinweis:
acv Kameras sind zum Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V
Anschluss:
rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
Cinch(m) gelb: Video
Jumper:
grün: Orientierungslinien aktivieren/deaktivieren
*Fahrzeuge mit anderer Bremsleuchtengeometrie > rund zulaufende untere Ecken:
Rückfahrkamera VW T5(7H)/T6(7HC) mit Heckklappe > Artikel: 771000-6070
Produktmerkmale Kamera:
- Aufbau: Kunststoff
- Farbe: schwarz / rot
- Extras: Orientierungslinien / verstellbarer Blickwinkel
- Sensor Typ: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 976 x 592
- Linse: 1,9mm / F 2.0
- Auflösung: 600 TV lines
- Blickwinkel: 160° + 5
- Blickwinkel: horizontal 115° vertikal 75° + 5°
- Staub und Wassergeschützt: IP68
- Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
- Bertiebsspannung: +12V Gleichspannung
- Versorgungsspannung: +12V
- Betriebstemperaturbereich: -30°C - 75°C
- Aufbewahrungstemperatur: -40°C - 80°C
- Abmessungen: siehe OEM Bremsleuchte
Anschlusskabel an der Kamera 1m+/-:
- 4 Pin acv-Systemstecker(m) Ø5,2mm
- 1 Jumper
Verlängerung 6,5m +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
- Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
Anschlusskabel 20cm +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm
- rot: Versorgungsspannung
- schwarz: Masse/GND
- Cinch(m) gelb: Video
Installationszubehör:
- Kameraanschluss an Interfaces:
- Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
- Kameraanschluss an Rückfahrlicht:
- Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
Optionales Zubehör:
- Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
- Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
- Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
