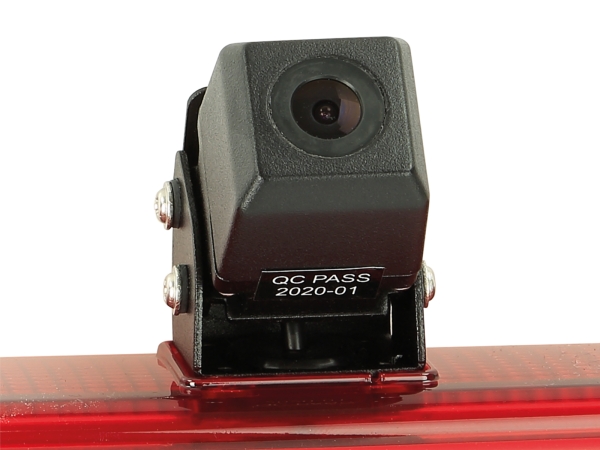

Rückfahrkamera VW Caddy 2003 - 2015

Rückfahrkamera VW
VW Caddy III (2K) 10/2003 - 08/2010
VW Caddy III (2K) 09/2010 - 04/2015

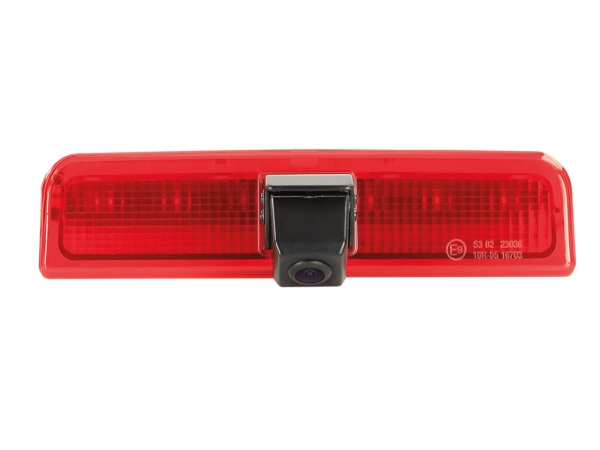

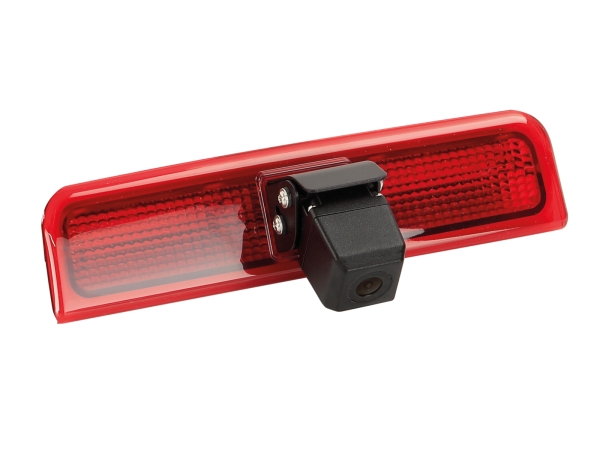

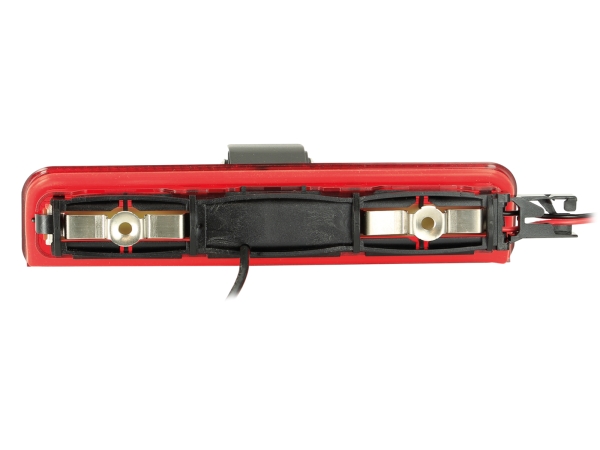

Zum Austausch der OEM 3. Bremsleuchte
Mit Orientierungslinien / verstellbarer Blickwinkel

Hinweis:
acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kameraversorgungsspannung: +12V
Fahrzeuge mit Heckklappe
Fahrzeuge mit Hecktüren
Anschluss:
rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
Cinch(m) gelb: Video
Jumper:
grün: Orientierungslinien aktivieren/deaktivieren

Produktmerkmale Kamera:

• Aufbau: Kunststoff
• Farbe: schwarz / rot
• Extras: Orientierungslinien / verstellbarer Blickwinkel
• Sensor Typ: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Linse: 1,9mm / F 2.0
• Auflösung: 600 TV lines
• Linsenwinkel: diagonal 160° + 5°
• Blickwinkel: horizontal 115° vertikal 75° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
• Versorgungsspannung: +12Volt Gleichspannung
• Betriebstemperaturbereich: -30°C - 75°C
• Aufbewahrungstemperatur: -40°C - 80°C
• Abmessungen: OEM 3. Bremsleuchte

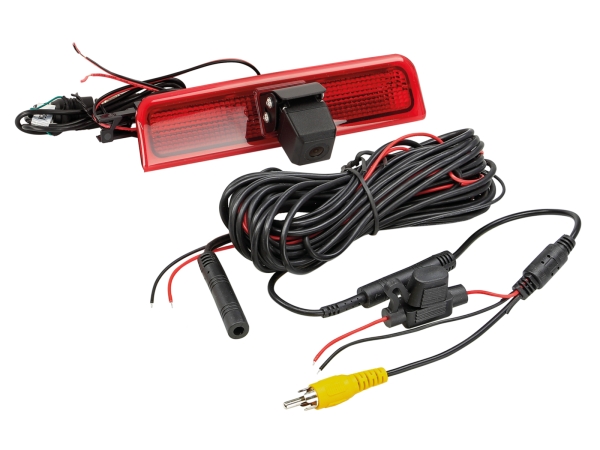

Anschlusskabel an der Kamera 1m +/-:

• 4 Pin acv-Systemstecker(m) Ø5,2mm
• 1 Jumper

Verlängerung 6,5m +/-:

• 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
• Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:

• 4 Pin acv-Systemstecker(f) Ø10mm
• rot: Versorgungsspannung
• schwarz: Masse/GND
• Cinch(m) gelb: Video

Installationszubehör:

• Kameraanschluss an Interfaces:
• Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht:
• Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
