Universal Rückfahr- und Frontkamera (192° Blickwinkel)

Bauform: Eckig | Montageart: Unterbau oder Anbau

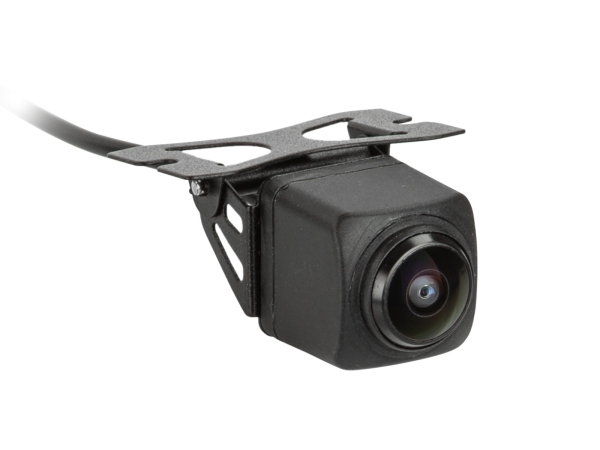

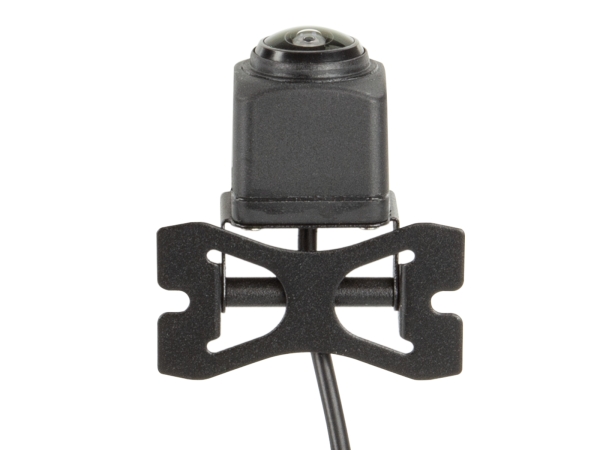

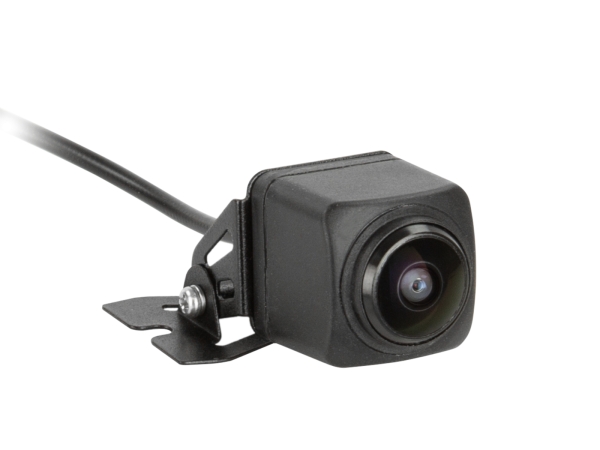

Diese universelle Kamera im kompakten, eckigen Design eignet sich ideal als Rückfahr- oder Frontkamera. Mit einem extrem weiten diagonalen Blickwinkel von 192° und einem verstellbaren Metallhalter lässt sie sich flexibel an verschiedensten Fahrzeugtypen montieren und bietet maximale Übersicht.

Produkt-Highlights

• Extremer Weitwinkel: 192° diagonaler Blickwinkel für ein maximales Sichtfeld.

• Anpassbares Bild: Orientierungslinien und Spiegelungsfunktion lassen sich flexibel über integrierte Jumper einstellen.

• Höchste Robustheit: Staub- und wassergeschützt nach höchster IP69-Zertifizierung und ausdrücklich für den Dauerbetrieb geeignet.

?? Wichtige Installationshinweise

• Ausrichtung: Prüfen Sie den Blickwinkel und die Kameraausrichtung am gewünschten Verbauort zwingend mit einem Testmonitor, bevor Sie die Installation abschließen.

• Stromversorgung: Die Kamerabetriebsspannung und die allgemeine Versorgungsspannung betragen +12V.

Technische Daten

Anschlüsse und Steuerung

Kabelbelegung:

• Rot: +12V (geschaltet, laststabil abgesichert)

• Schwarz: Karosseriemasse (direkt / GND)

• Cinch (m) gelb: Videosignal

Jumper-Konfiguration:

• Grüner Jumper: Orientierungslinien aktivieren / deaktivieren

• Weißer Jumper: Spiegelungsfunktion aktivieren / deaktivieren

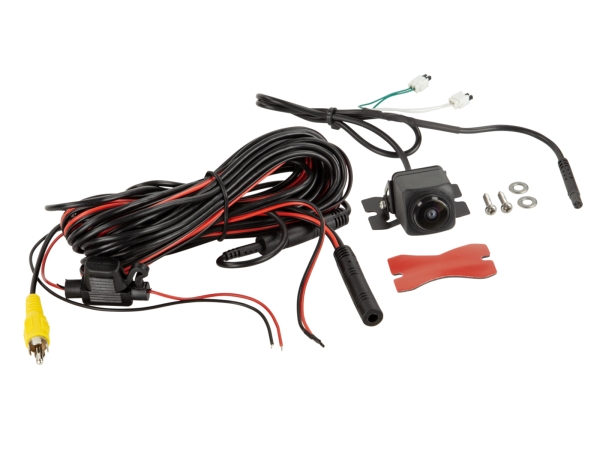

Kabel & Verkabelungsdetails

• Anschlusskabel an der Kamera (ca. 1m):

  • 4-Pin acv-Systemstecker (m) Ø 5,2mm

  • Inklusive 2 Jumper

• System-Verlängerungskabel (ca. 6,5m):

  • 4-Pin acv-Systemstecker (f) Ø 10mm auf 4-Pin acv-Systemstecker (m) Ø 5,2mm

  • Durchverkabelte Stromleitung (rot, ca. 3m): Für den Anschluss an die Kamera und das Rückfahrlicht zum Monitor.

  • Durchverkabelte Masseleitung (schwarz, ca. 3m): Für den Anschluss der Karosseriemasse an die Kamera und direkt zum Monitor.

• Monitor-Anschlusskabel (ca. 20cm):

  • 4-Pin acv-Systemstecker (f) Ø 10mm auf Video-Cinch, Strom (rot) und Masse (schwarz).

Kompatibles Zubehör

Installationszubehör (Interfaces & Relais):

• Rückfahrkamera Interface (Frontkamera Umschaltung) – Art.-Nr.: 771000-6500

• Rückfahrkamera Interface (Multikamera Umschaltung) – Art.-Nr.: 771000-6501

• Schließerrelais elektronisch (2V-12V / 1,5A max) – Art.-Nr.: 40-AD-REMOTE

Optionale Verlängerungskabel (acv System):

• Kamerakabel Verlängerung 5m – Art.-Nr.: 771000-6305

• Kamerakabel Verlängerung 10m – Art.-Nr.: 771000-6310

• Kamerakabel Verlängerung 15m – Art.-Nr.: 771000-6315

Dateien

Dokumente:

Anleitung herunterladen. (0 B)
