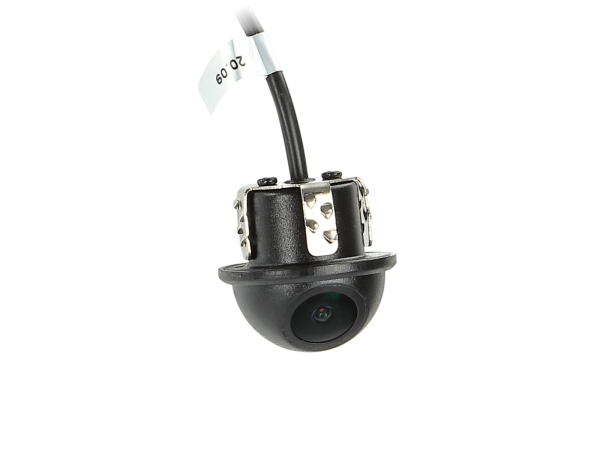

Rückfahrkamera universal (rund) - Unterbau

Rückfahrkamera universal

• Bauform: rund
• Montageart: Unterbau
• Mit Orientierungslinien / Spiegelungsfunktion

 Hinweis:

•  acv Kameras sind zum Dauerbetrieb geeignet
• Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
• Kamerabetriebsspannung: +3V
• Kameraversorgungsspannung: +12V / +24V
• Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera

Anschluss:

• rot: +12V / +24V geschaltet laststabil abgesichert
• schwarz: Karosseriemasse direkt/GND
• Cinch(m) gelb: Video
• Jumper:
• grün: Orientierungslinien aktivieren/deaktivieren
• weiß: Spiegelungsfunktion aktivieren/deaktivieren

Produktmerkmale Kamera:

• Aufbau: Kunststoff mit Halteklammern
• Farbe: schwarz
• Extras: Orientierungslinien über Jumper / Spiegelungsfunktion über Jumper
• Sensor Typ: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 728 x 488
• Linse: 1,9mm / F 2.0
• Lux: 0,3
• Auflösung: 600 TV lines
• Linsenwinkel: diagonal 170°
• Blickwinkel: horizontal 101° vertikal 77° +5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
• Bertiebsspannung: +3V Gleichspannung
• Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
• Stromaufnahme: 200mA
• Betriebstemperaturbereich: -30°C - 75°C
• Aufbewahrungstemperatur: -40°C - 85°C
• Abmessungen: H 30mm / 17mm - 30,5mm

Anschlusskabel an der Kamera 1m +/-:

• Pin acv-Systemstecker(m) Ø5,2mm
• 2 Jumper

Spannungswandler +3V:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm

Verlängerung 6,5m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video

Installationszubehör:

Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
