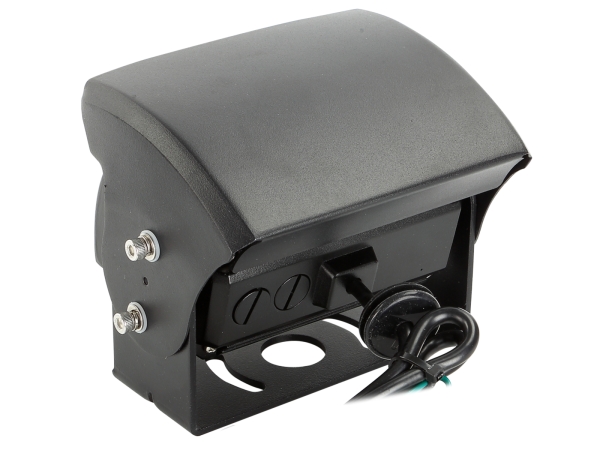

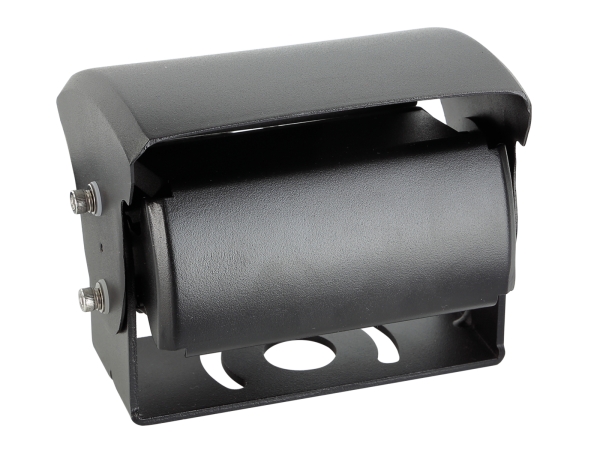

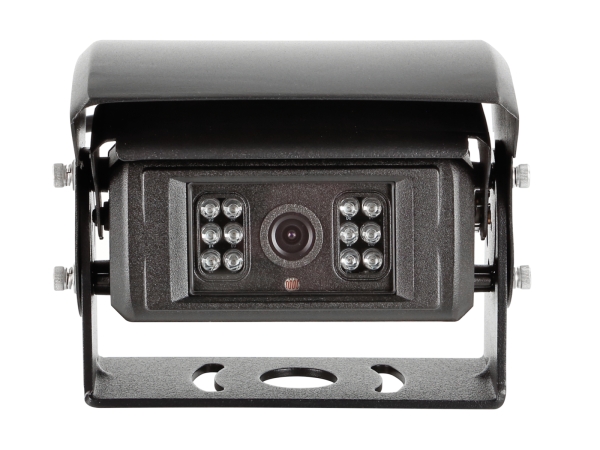

Rückfahrkamera Shutter universal
- Design: Transporter / Wohnmobil
- Montageart: Anbau / Dachmontage
- Mit automatischer Shutter Funktion / Kameraheizung / Nachtsichtfunktion
Hinweis:
- acv Kameras sind zum Dauerbetrieb geeignet
- Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
- Kamerabetriebsspannung: +12V
- Kameraversorgungsspannung: +12V > +24V
Anschluss:
- rot : +12V > +24V geschaltet laststabil abgesichert
- schwarz: Karosseriemasse direkt/GND
- grün: +12V > +24V Trigger für Shutterfunktion auf/zu
- Cinch(m) gelb: Video
Produktmerkmale Kamera:
- Aufbau: Metall
- Farbe: schwarz
- Extras: Automatische Shutter Funktion / Kameraheizung / Nachtsichtfunktion
- Sensor Typ: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 960 x 480
- Linse: 2,8mm
- Min. Lux: 0 Lux bei aktiver Nachtsichtfunktion
- Nachtsicht: 10 Meter
- Auflösung: 520 TV lines
- Linsenwinkel: diagonal 130°
- Blickwinkel: horizontal 100° vertikal 65° +5°
- Staub und Wassergeschützt: IP68
- Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
- Bertiebsspannung: +12V Gleichspannung
- Versorgungsspannung: +12V > +24V Gleichspannung
- Stromaufnahme: max. 200mA bei aktiver Nachtsichtfunktion
- Betriebstemperaturbereich: -30°C - 75°C
- Aufbewahrungstemperatur: -40°C - 85°C
- Abmessungen: L / B / H - 120mm / 75mm / 100mm

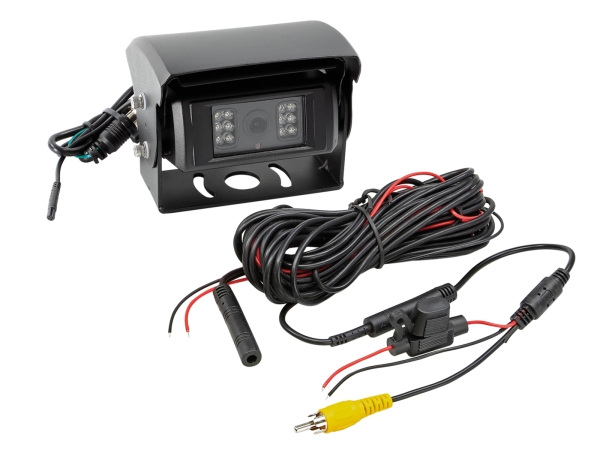

Anschlusskabel an der Kamera 1m +/-:
- 4 Pin acv-Systemstecker(m) Ø5,2mm
Verlängerung 15m +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
- Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
Anschlusskabel 20cm +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm
- rot: Versorgungsspannung
- schwarz: Masse/GND
- grün: Trigger
- Cinch(m) gelb: Video
Installationszubehör:
- Kameraanschluss an Interfaces:
- Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
- Kameraanschluss an Rückfahrlicht:
- Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
Optionales Zubehör:
- Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
- Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
- Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
