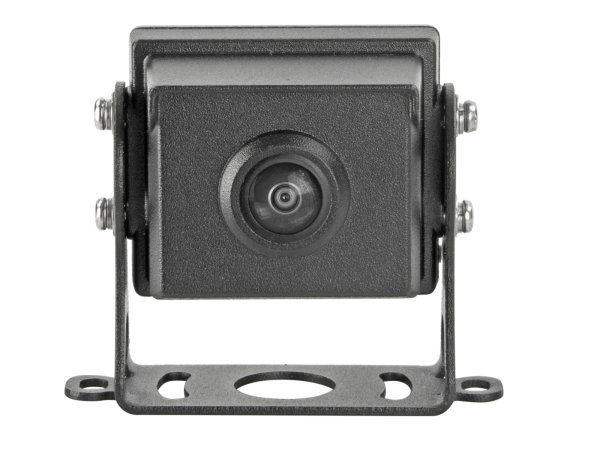

Rückfahrkamera universal
- Design: Transporter / Wohnmobil
- Montageart: Anbau /Dachmontage
- Mit E-MARK / IP69K geprüft / 180° Blickwinkel diagonal
Hinweis:
- acv Kameras sind zum Dauerbetrieb geeignet
- Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
- Kamerabetriebsspannung: +12V
- Kameraversorgungsspannung: +12V
Anschluss:
- rot : +12V geschaltet laststabil abgesichert
- schwarz: Karosseriemasse direkt/GND
- Cinch(m) gelb: Video
Produktmerkmale Kamera:
- Aufbau: Metall
- Farbe: schwarz
- Extras: IP69K geprüft / 180° Blickwinkel diagonal
- Sensor Typ: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 960 x 480
- Linse: 2,1mm
- Min.Lux: 0.1 Lux
- Auflösung: 600 TV lines
- Linsenwinkel: diagonal 180°
- Blickwinkel: horizontal 140° vertikal 100°
- Staub und Wassergeschützt: IP69K
- Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
- Betriebsspannung: +12V Gleichspannung
- Versorgungsspannung: +12V Gleichspannung
- Stromaufnahme: 80mA
- Betriebstemperaturbereich: -30°C - 75°C
- Aufbewahrungstemperatur: -40°C - 85°C
- Abmessungen mit Halter: L / B / H / 69,3mm / 57,8mm / 25,5mm

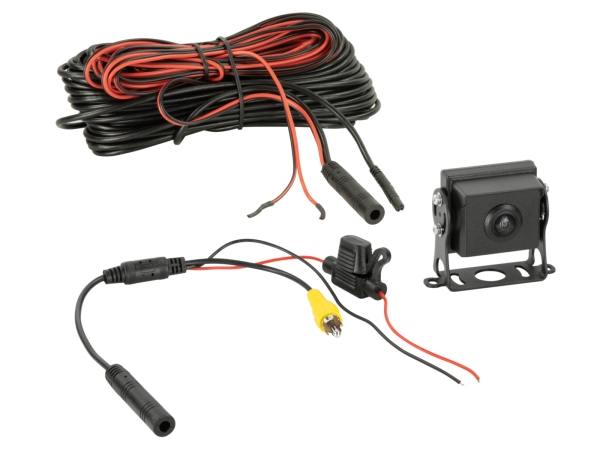

Anschlusskabel an der Kamera 1m+/-:
- 4 Pin acv-Systemstecker(m) Ø5,2mm
Verlängerung 15m +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
- Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
Anschlusskabel 20cm +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm
- rot: Versorgungsspannung
- schwarz: Masse/GND
- Cinch(m) gelb: Video
Installationszubehör:
- Kameraanschluss an Interfaces:
- Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
- Kameraanschluss an Rückfahrlicht:
- Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
Optionales Zubehör:
- Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
- Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
- Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
