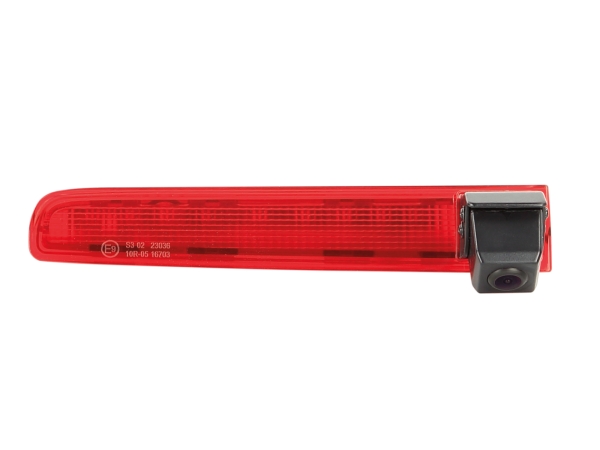

Rückfahrkamera VW T5/T6 2003-2019 mit Hecktüren

Rückfahrkamera VW
VW Caravelle (7H) 10/2004 - 09/2009 mit Hecktüren
VW Caravelle (7H) 09/2009 - 05/2015 mit Hecktüren
VW Multivan (7H) 02/2003 - 09/2009 mit Hecktüren
VW Multivan (7H) 09/2009 - 05/2015 mit Hecktüren
VW T5 Transporter (7H) 08/2003 - 09/2009 mit Hecktüren
VW T5 Transporter (7H) 09/2009 - 05/2015 mit Hecktüren
VW T6 (7HC) 07/2015 - 08/2019 mit Hecktüren
VW T6.1 (7HC) 11/2019 - 10/2020*
Zum Austausch der 3. Bremsleuchte
Mit Orientierungslinien / verstellbarer Blickwinkel

Hinweis:
acv Kameras sind zum Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kameraversorgungsspannung: +12V
Fahrzeuge mit Hecktüren

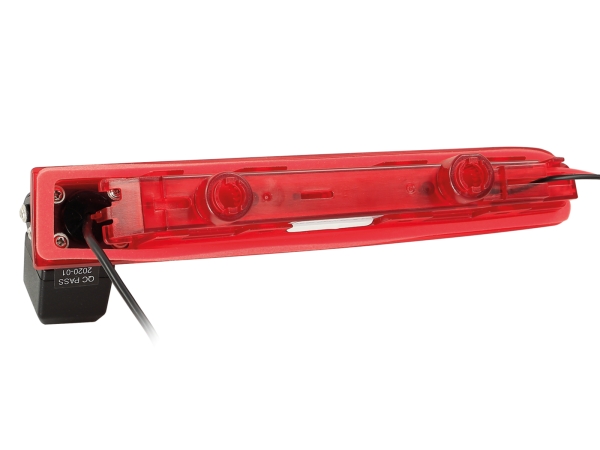

Installation mit OEM Leuchtmittel und OEM Schraubenaufnahme / weißer Schraubeinsatz und Feder
Anschluss:
rot: +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
Cinch(m) gelb: Video
Jumper:
grün: Orientierungslinien aktivieren/deaktivieren
*Fahrzeuge ohne mit dem OEM Bremslicht verklebte Leuchtmittel

Produktmerkmale Kamera:

Aufbau: Kunststoff
Farbe: schwarz / rot
Extras: Orientierungslinien / verstellbarer Blickwinkel
Sensor Typ: 1/3" CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 976 x 592
Linse: 1,9mm / F 2.0
Auflösung: 600 TV lines
Linsenwinkel: diagonal 160° + 5°
Blickwinkel: horizontal 115° / vertikal 75° + 5°
Staub und Wassergeschützt: IP68
Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
Bertiebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V
Betriebstemperaturbereich: -30°C - 75°C
Aufbewahrungstemperatur: -40°C - 80°C
Abmessungen: OEM Bremsleuchte

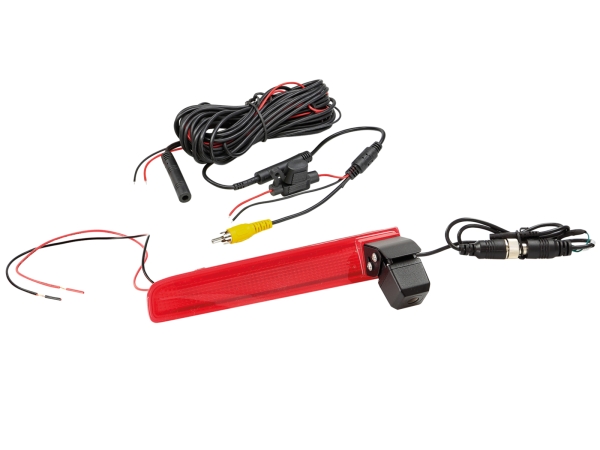

Anschlusskabel an der Kamera 1m +/-:

4 Pin Systemstecker(m)
1 Jumper

Adapterkabel:

4 Pin Systemstecker(f) / 4 Pin acv-Systemstecker(m) Ø5,2mm

Verlängerung 6,5m +/-:

4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
