Kurz Info: Dieser fahrzeugspezifische CAN-Bus Adapter ist eine absolute Speziallösung für ältere Mercedes-Benz Modelle (wie die E-Klasse W211 oder den SLK R171), die ab Werk mit dem NTG 2 System (Audio 20) mit monochromen Telefontasten ausgestattet sind. Wichtige Einbau-Besonderheit: Die Steckerbelegung für Dauerplus, Masse und alle Lautsprecher weicht bei diesen Fahrzeugen komplett vom üblichen Mercedes-Standard ab! Das System ist speziell für Modelle konzipiert, die über einen Center-Speaker verfügen. Die CAN-Datenkommunikation wird hier über einen 12-poligen MQS-Stecker abgegriffen.

CAN-Bus Interface Mercedes-Benz (12-Pol MQS / NTG 2)

Fahrzeugspezifischer Radio-Adapter / Center-Speaker Support / Zündung, Tacho, Rückwärtsgang & Beleuchtung

Falls das ab Werk verbaute OEM-Radio (speziell das Audio 20) gegen ein modernes Nachrüstradio oder Navigationssystem ersetzt werden soll, bildet dieser spezifische CAN-Bus Adapter das kommunikative Herzstück. Er wandelt die relevanten digitalen Daten des fahrzeugspezifischen Datenbusses zuverlässig in analoge Schaltsignale um, die von handelsüblichen Autoradios für einen reibungslosen Betrieb zwingend benötigt werden.

Installation & Besondere technische Daten im Fokus

• Spezifische Werksradios (NTG 2): Dieser Adapter ist exakt auf Fahrzeuge zugeschnitten, die ab Werk mit dem NTG 2 Radio (Audio 20) ausgestattet waren. Ein klares Erkennungsmerkmal dieses Radios sind die monochromen (einfarbigen) Telefontasten.

• Abweichende Pin-Belegung: Bei den unterstützten Fahrzeugen weichen die Anschlüsse für Permanentstrom (Kl. 30), Masse (Kl. 31) sowie alle Lautsprecherleitungen vom normalen Mercedes-Standard ab. Dieser Kabelbaum korrigiert diese Abweichungen, sodass ein Standard-Nachrüstradio sicher angeschlossen werden kann.

• Center-Speaker: Das Interface ist speziell für Fahrzeuge geeignet, die mit einem Center-Speaker (Mittellautsprecher im Armaturenbrett) ausgestattet sind.

• MQS-Anschluss: Die essenziellen Signalleitungen für CAN High und CAN Low sind passgenau in einem 12-poligen MQS-Stecker gepinnt.

Ausgelesene analoge Signale

Das Interface stellt dem neuen Nachrüstradio folgende wichtige Signale zuverlässig zur Verfügung:

• Zündungsplus (+12V / Kl. 15 + S-Kontakt): Schaltet das neue Radio beim Betätigen der Zündung (bzw. beim Einstecken des Schlüssels) automatisch ein und aus.

• Beleuchtung (Kl. 58): Für die automatische Dimmung des Radiodisplays bei eingeschaltetem Fahrzeuglicht.

• Speedpulse: Das Tachosignal/Geschwindigkeitssignal für eine präzise Routenführung bei Festeinbau-Navigationssystemen oder Wireless-Smartphone-Anbindungen.

• Reverse (Rückwärtsgang): Zum automatischen Umschalten des Radiomonitors auf eine installierte Rückfahrkamera.

Fahrzeugkompatibilität

Dieser CAN-Bus Adapter ist passgenau für folgende Mercedes-Benz Modelle konzipiert (sofern das NTG 2 Audio 20 verbaut war):

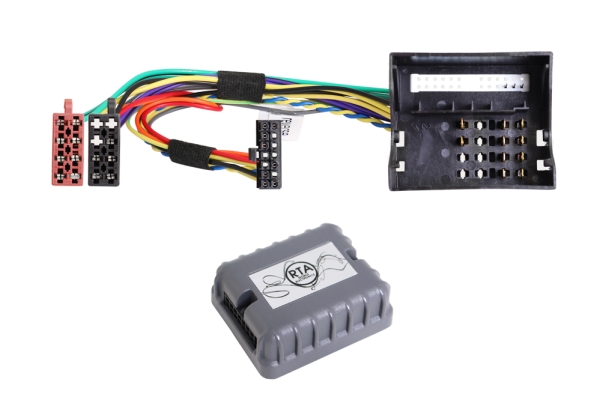

Lieferumfang

• 1x CAN-Bus Interface (Basismodul ohne Lenkradfernbedienungs-Unterstützung)

• 1x Fahrzeugspezifischer Anschlusskabelbaum (mit 12-poligem MQS Stecker und angepasster Strom-/Lautsprecherbelegung)
