Kurz Info: Dieses Komplett-Kit (Artikel 1196-46-15) ist die ideale Lösung, um das Werksradio in zahlreichen Mercedes-Benz Modellen mit Quadlock-Anschluss gegen ein Nachrüstradio mit genormten ISO-Anschlüssen auszutauschen. Es wandelt digitale CAN-Signale zuverlässig in analoge Schaltsignale um und bringt den passenden Antennenadapter (Fakra auf DIN) direkt mit. Wichtige Details vor dem Einbau: Das Set ist primär für Fahrzeuge ohne Audiogateway konzipiert. Für Modelle mit Audiogateway oder Harman Kardon Soundsystem werden abweichende oder zusätzliche Adapter benötigt!

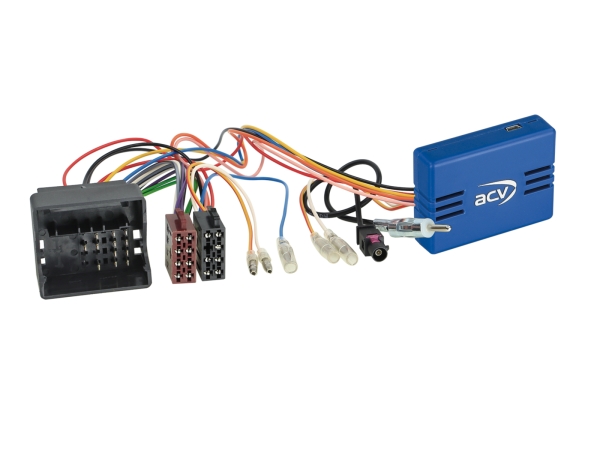

CAN-Bus Kit Mercedes-Benz (Quadlock auf ISO)

Fahrzeugspezifischer Radio-Adapter / CAN-Bus auf Analog / Inkl. Antennenadapter auf DIN

Falls das ab Werk verbaute OEM-Radio in Ihrem mit CAN-Bus gesteuerten Mercedes gegen ein modernes Nachrüstradio ersetzt werden soll, wird dieser spezifische Adapter benötigt. Das Interface liest die relevanten digitalen Daten des fahrzeugspezifischen Datenbusses aus und wandelt sie in analoge Signale um. So erhält Ihr neues Radio alle wichtigen Komfortfunktionen für einen reibungslosen Betrieb.

Datenwandlung, Installation & Wichtige Hinweise

• Strom, Lautsprecher & Antenne: Das Kit adaptiert den fahrzeugseitigen Quadlock-Stecker direkt auf genormte ISO-Stecker. Zudem liegt ein passender Fakra-Antennenadapter auf DIN bei, um den perfekten Radioempfang sicherzustellen.

• Belastbarkeit: Die analogen Signalausgänge des Interfaces sind mit maximal 1 Ampere belastbar.

• Einschränkung Audiogateway: Dieses Set ist für Fahrzeuge ohne Audiogateway vorgesehen. Bei Fahrzeugen mit Audiogateway wird der Artikel 1195-25-6500-0 in Kombination mit dem Artikel 12-1190-46-15 benötigt (der CAN-Anschluss muss hierbei angepasst werden).

• Harman Kardon Soundsystem: Ist das Fahrzeug ab Werk mit einem Harman Kardon System ausgestattet, benötigen Sie zusätzlich das LWL-Interface 13-1190-52 oder 13-1190-53.

Ausgelesene analoge Signale

Das Interface stellt dem Nachrüstradio folgende analoge Signale zuverlässig zur Verfügung:

• Zündung: (+12V Schaltsignal zum Ein- und Ausschalten des Radios über das Zündschloss)

• Beleuchtung: (Signal für die automatische Dimmung des Radiodisplays bei eingeschaltetem Abblendlicht)

• Rückwärtsgang: (Signal zum automatischen Umschalten des Radiomonitors auf eine optional installierte Rückfahrkamera)

• Speedpulse: (Geschwindigkeitssignal für eine präzise Routenführung bei Festeinbau-Navigationssystemen)

Fahrzeugkompatibilität

Dieser CAN-Bus Adapter ist für die folgenden Mercedes-Benz Modelle mit Quadlock-Stecker konzipiert:

*Hinweis zu E-Call: Die Adaption zur Erhaltung des E-Call Systems (Artikel 1424-27-0) erfolgt ohne offizielle Herstellerfreigabe.

Hinweis zu Dauerstrom: Bei gekennzeichneten Fahrzeugen muss der Dauerstrom separat von der Batterie (abgesichert, mit Abschaltfunktion) gezogen werden.

Lieferumfang

• 1x CAN-Bus Interface (Auslese-Modul / Basis 1A)

• 1x Anschlusskabel-Set (Quadlock auf ISO-Strom/Lautsprecher)

• 1x Antennenadapter (Fakra auf DIN)

Dateien

Dokumente:

Anleitung herunterladen (0 B)
