Kurz Info: Dieses Komplett-Kit (Artikel 1190-46-15) ist die ideale Lösung, um das Werksradio (speziell das Audio 5) in verschiedenen älteren Mercedes-Benz Modellen sowie im VW Crafter I gegen ein Nachrüstradio mit ISO-Anschlüssen auszutauschen. Es wandelt die digitalen CAN-Bussignale zuverlässig in analoge Schaltsignale um. Wichtig bei der Installation: Falls Ihr neues Radio über einen direkten ISO-Blockanschluss verfügt, wird zusätzlich der Artikel 1322-02 benötigt!

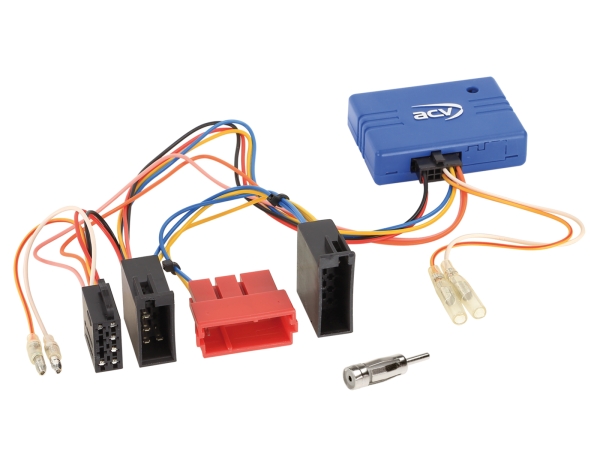

CAN-Bus Kit Mercedes-Benz / VW (ISO auf ISO)

Fahrzeugspezifischer Radio-Adapter / CAN-Bus auf Analog / Inkl. Antennenadapter auf DIN

Falls das ab Werk verbaute OEM-Radio (wie z. B. das Audio 5) in Ihrem mit CAN-Bus gesteuerten Fahrzeug gegen ein modernes Nachrüstradio ersetzt werden soll, wird dieser spezifische Adapter benötigt. Das Interface liest die relevanten digitalen Daten des fahrzeugspezifischen Datenbusses aus und wandelt sie in analoge Signale um. So erhält Ihr neues Radio alle wichtigen Komfortfunktionen für einen reibungslosen Betrieb.

Datenwandlung, Installation & Hinweise im Fokus

• Digitale zu Analoge Datenwandlung: Moderne Nachrüstradios benötigen für einen komfortablen Betrieb analoge Schaltsignale. Dieser Adapter übernimmt die reibungslose Übersetzung der digitalen Fahrzeugdaten.

• Strom, Lautsprecher & Antenne: Das Kit adaptiert den fahrzeugseitigen ISO-Stecker auf genormte ISO-Stecker für das neue Radio. Zudem liegt ein passender Antennenadapter (ISO auf DIN) bei, um den Radioempfang sicherzustellen.

• Kompatible Werksgeräte: Dieses Set ist passend für Fahrzeuge, die ab Werk mit dem Audio 5 OEM-Gerät ausgestattet waren.

• Hinweis zum Anschluss: Für Nachrüstgeräte mit einem direkten, durchgehenden ISO-Blockanschluss benötigen Sie zusätzlich den Artikel 1322-02.

• Belastbarkeit: Die analogen Signalausgänge des Interfaces sind mit maximal 1 Ampere belastbar.

Ausgelesene Signale / Kabelbelegung

Das Interface stellt dem Nachrüstradio folgende analoge Signale zuverlässig zur Verfügung:

• Zündung: (+12V Schaltsignal zum Ein- und Ausschalten des Radios über das Zündschloss)

• Beleuchtung: (Signal für die automatische Dimmung des Radiodisplays bei eingeschaltetem Abblendlicht)

• Rückwärtsgang: (Signal zum automatischen Umschalten des Radiomonitors auf eine optional installierte Rückfahrkamera)

• Speedpulse: (Geschwindigkeitssignal für eine präzise Routenführung bei Festeinbau-Navigationssystemen)

Fahrzeugkompatibilität

Dieser CAN-Bus Adapter ist für die folgenden Modelle mit ISO-Anschluss konzipiert:

Lieferumfang

• 1x CAN-Bus Interface (Auslese-Modul / Basis 1A)

• 1x Anschlusskabel-Set (ISO auf ISO)

• 1x Antennenadapter (ISO auf DIN)
