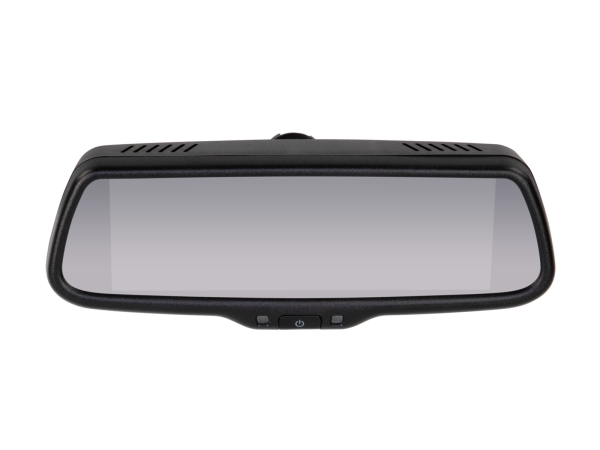

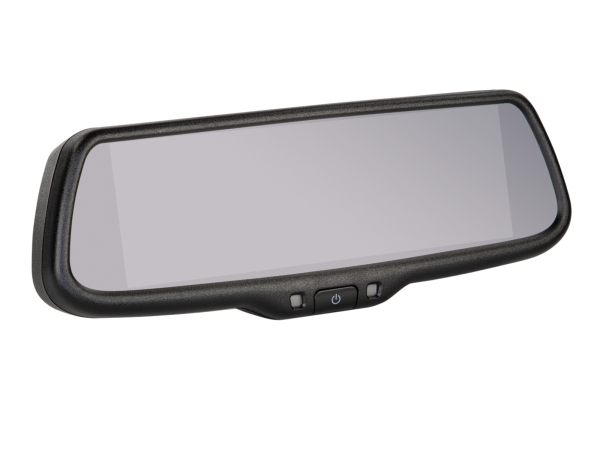

Spiegelmonitor 7,2 Zoll im OEM-Design (extrem hell) mit 4x Video-Eingang

Dieser hochauflösende 7,2 Zoll Spiegelmonitor im OEM-Design ist die ultimative Leitzentrale für umfangreiche Kameraüberwachungssysteme im Fahrzeug. Er ersetzt den originalen Innenspiegel und ermöglicht durch vier separate Videoeingänge die Anbindung mehrerer Kameras (Front-, Seiten- und Rückfahrkameras). Die extreme Displayhelligkeit und die automatische Helligkeitsregelung garantieren selbst bei starker Sonneneinstrahlung eine perfekte, blendfreie Sicht.

Produktüberblick

• Produktart: Spiegelmonitor (Austausch des originalen Innenspiegels) im OEM-Design

• Empfohlener Einsatzbereich: PKW, Transporter, Wohnmobile und Nutzfahrzeuge mit Multikamerasystemen

• Bildschirmgröße: 7,2 Zoll (Bildformat 16:9)

• Bildauflösung: 1280 x 480 Pixel

• Besonderheit: Extrem helles Display (2000 - 2600 Lux) mit automatischer Helligkeitsregelung

• Konnektivität: 4x Videoeingang (für Frontkamera / Seitenkameras / Rückfahrkamera)

Fahrzeugkompatibilität

Der Spiegelmonitor wird mit einem universellen Scheibenhalter (inkl. Montageplatte zum Verkleben) geliefert. Für eine fahrzeugspezifische Montage an der originalen Aufnahme sind folgende optionale Adapter erhältlich.

(Hinweis: Fahrzeuge mit Stern * = nur passend für Modelle ohne automatisch abblendenden Innenspiegel und ohne Regensensor)

Vorteile bei der Installation und Nutzung

• Umfassende Übersicht: Durch die 4 Videoeingänge lassen sich mehrere Fahrzeugbereiche gleichzeitig abdecken, was ihn zum perfekten Monitor für Transporter und Wohnmobile macht.

• Flexible Bildumschaltung: Die Umschaltung der jeweiligen Kameraansicht erfolgt komfortabel über einen Taster am Gerät oder vollautomatisch über die entsprechenden Trigger-Signale (z. B. Blinker oder Rückwärtsgang).

• Extreme Ablesbarkeit: Mit 2000 bis 2600 Lux gehört dieses Display zu den hellsten seiner Klasse. Die automatische Helligkeitsregelung passt das Bild verzögerungsfrei an die Umgebungsbeleuchtung an.

• Sicheres Einparken: Zuschaltbare Führungslinien erleichtern die Abstandseinschätzung beim Rangieren.

Technische Daten

• Display: 7,2 Zoll (Bildformat 16:9)

• Auflösung: 1280 x 480 Pixel

• Helligkeit: 2000 - 2600 Lux (automatische Helligkeitsregelung)

• Videoeingänge: 4x Cinch (female) gelb (für Frontkamera / Seitenkameras / Rückfahrkamera)

• TV-System: PAL / NTSC (automatische Erkennung)

• Betriebsspannung: +12 Volt Gleichspannung

• Stromaufnahme: max. 800 mA

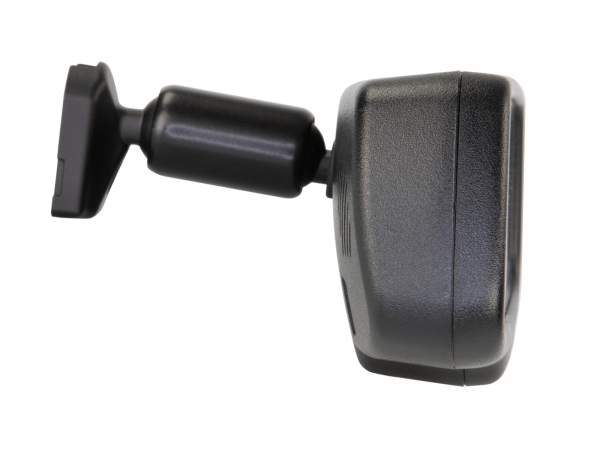

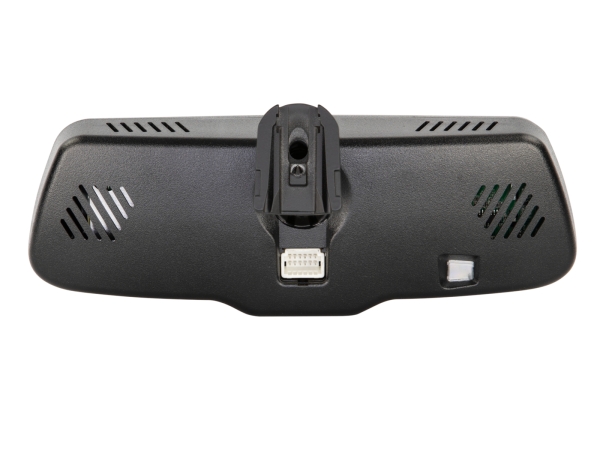

• Material / Aufbau: Kunststoffgehäuse mit stabilem Metallhalter

• Farbe: Schwarz

• Betriebstemperatur: -20 °C bis +75 °C (Aufbewahrung: -40 °C bis +85 °C)

• Abmessungen (L x B x H): 270 mm x 85 mm x 50 mm (ohne Halter)

Anschluss- und Installationshinweise

• Elektrischer Anschluss:

  • Rot: +12 V Zündungsstrom (Klemme 15, laststabil abgesichert)

  • Schwarz: Masse / GND (Klemme 31, Karosserie direkt)

  • Rosa / Grün / Violett: +12 V Triggersignale (zur automatischen Videoumschaltung der Rückfahr- und Seitenkameras)

• Montagehinweis (Universell): Der mitgelieferte universelle Scheibenhalter (inkl. Montageplatte) muss mit einem geeigneten Spiegelkleber an der Windschutzscheibe verklebt werden. Wichtig: Der Spiegelkleber ist nicht im Lieferumfang enthalten!

• OEM Anpassung: Vergleichen Sie die OEM-Aufnahme an der Windschutzscheibe und den OEM-Spiegelfuß exakt mit der Produktabbildung des jeweiligen Halters. Gegebenenfalls muss die OEM-Spiegelfußabdeckung mit Werkstattmitteln händisch angepasst werden.

• Störungsvermeidung: Um Bildstörungen zu vermeiden, ist es zwingend erforderlich, denselben Massepunkt sowie dieselbe Spannungsversorgung für den Monitor und alle angeschlossenen Kameras zu verwenden.

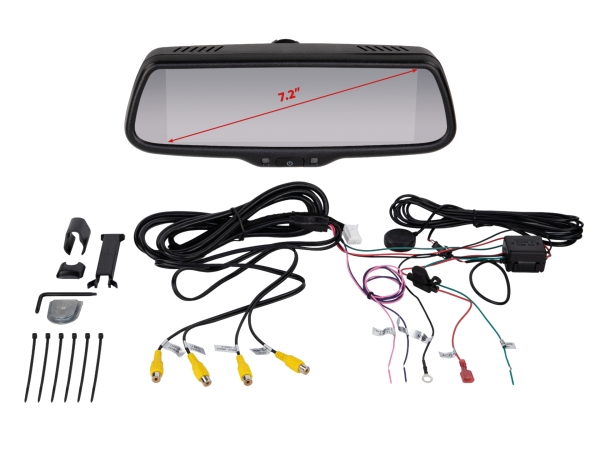

Lieferumfang

• 1x 7,2 Zoll Spiegelmonitor im OEM-Design

• 1x Universeller Spiegelhalter inkl. Montageplatte

• Anschlusskabel für Strom, Trigger und Video
