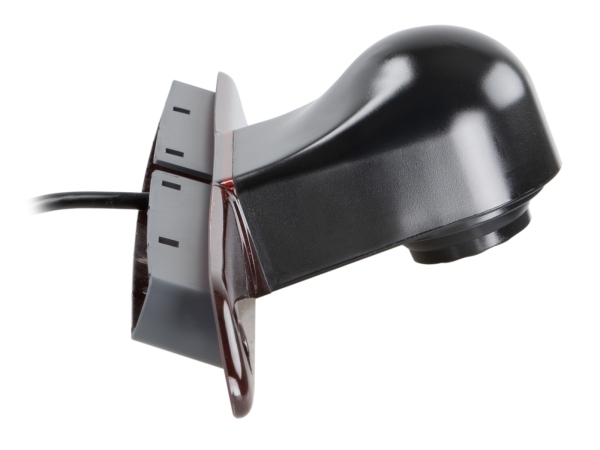

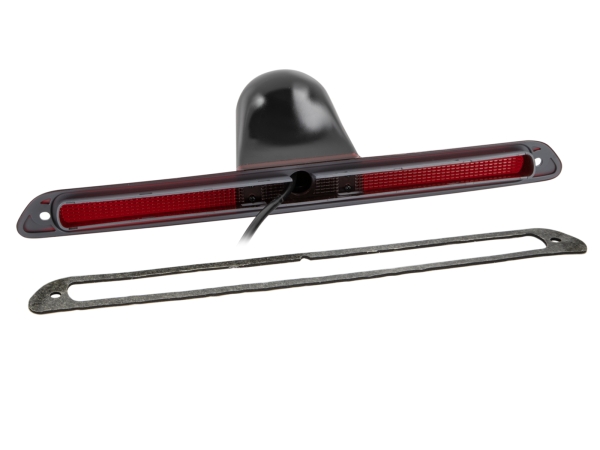

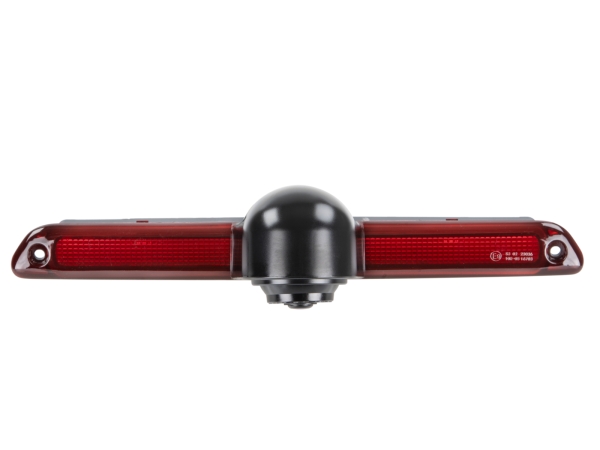

Rückfahrkamera für Mercedes Sprinter und VW Crafter
Allgemeine Beschreibung
Diese Rückfahrkamera ist speziell für die Modelle Mercedes Sprinter (W906/907/910) und VW Crafter konzipiert. Sie ersetzt die 3. Bremsleuchte und bietet somit eine nahtlose Integration in das Fahrzeugdesign.
Hauptmerkmale
- Einfacher Austausch der 3. Bremsleuchte
- Orientierungslinien zur besseren Einschätzung der Entfernung

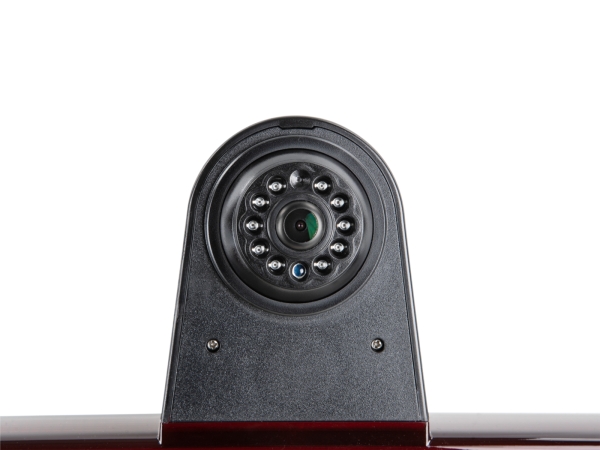

- Nachtsichtfunktion für sicheres Rückwärtsfahren bei Dunkelheit
- Verstellbarer Blickwinkel von 20° für optimale Sicht
Vorteile für KFZ - Mechatroniker
Diese Rückfahrkamera bietet nicht nur eine einfache Installation, sondern auch eine erhebliche Verbesserung der Sicherheit beim Rückwärtsfahren. Die Nachtsichtfunktion und die Orientierungslinien erleichtern das Manövrieren in engen Räumen und bei schlechten Lichtverhältnissen.
Der Artikel ist zu untenstehenden Fahrzeug-Konfigurationen kompatibel.
Fahrzeugkompatibilität
- Mercedes Sprinter (W906) 04/2006 - 05/2018
- Mercedes Sprinter (W907/W910) 06/2018 - 2025
- VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
- VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016
Technische Daten
Technische Daten
- Kamerabetriebsspannung: +12V
- Kameraversorgungsspannung: +12V
- Aufbau: Kunststoff
- Farbe: schwarz / rot
- Extras: Orientierungslinien über Jumper, Nachtsichtfunktion, Blickwinkel verstellbar 20°
- Sensor Typ: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 976 x 592
- Linse: 1,9mm / F 2.0
- Min. Lux: 0 Lux bei Nachtsichtfunktion
- Auflösung: 600 TV lines
- Linsenwinkel: diagonal 160°
- Blickwinkel: horizontal 115°, vertikal 75° +5°
- Staub und Wassergeschützt: IP68
- Betriebsspannung: +12V Gleichspannung
- Versorgungsspannung: +12V Gleichspannung
- Stromaufnahme: 200mA bei aktiver Nachtsichtfunktion
- Betriebstemperaturbereich: -30°C - 75°C
- Aufbewahrungstemperatur: -40°C - 80°C
- Abmessungen: OEM Bremsleuchte
Anschlüsse
- Anschluss: rot: +12V geschaltet laststabil abgesichert, schwarz: Karosseriemasse direkt/GND, Cinch(m) gelb: Video
- Kabelschleife: grün: Orientierungslinien aktivieren/deaktivieren

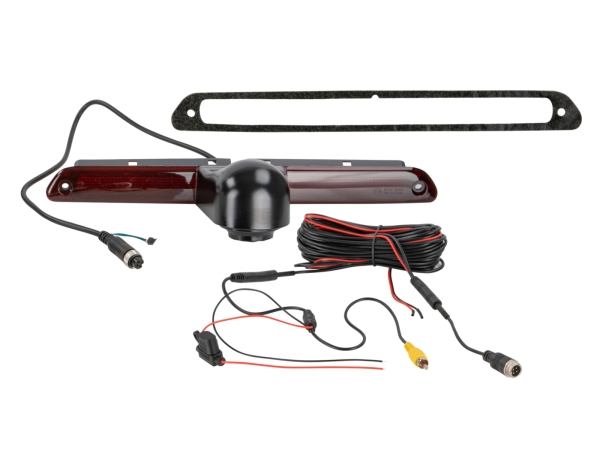

Anschlüsse Kamera
- Anschluss: 4 Pin acv-Systemstecker(m)
- Anschlusskabel an der Kamera 1m +/-: 4 Pin Systemstecker(m), 1 Jumper
Anschlüsse Adapter
- Anschlussadapter: 4 Pin Systemstecker(f) / 4 Pin acv-Systemstecker(m) Ø5,2mm
Anschlüsse Verlängerung
- Verlängerung 6,5m +/-: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
- Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
Anschlüsse Kabel
- Anschlusskabel 20cm +/-: 4 Pin acv-Systemstecker(f) Ø10mm, rot: Versorgungsspannung, schwarz: Masse/GND, Cinch(m) gelb: Video
Installationshinweise
Vor Installation: Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen.
Installationszubehör
- Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
- Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
Optionales Zubehör
- Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
- Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
- Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
Wichtige Hinweise
acv Kameras sind zum Dauerbetrieb geeignet.
