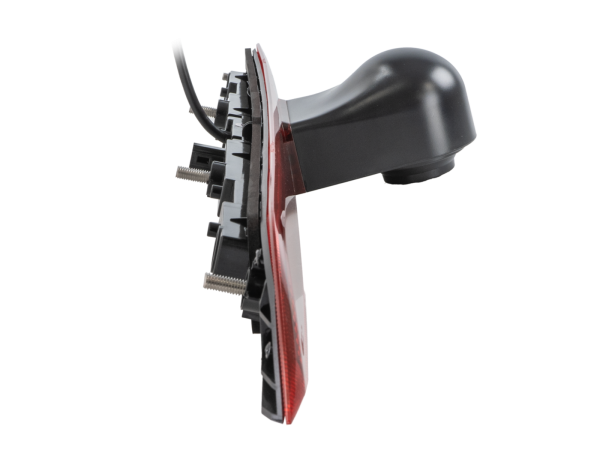

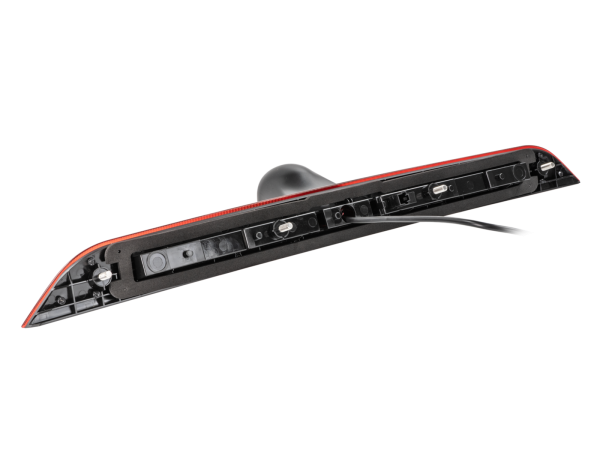

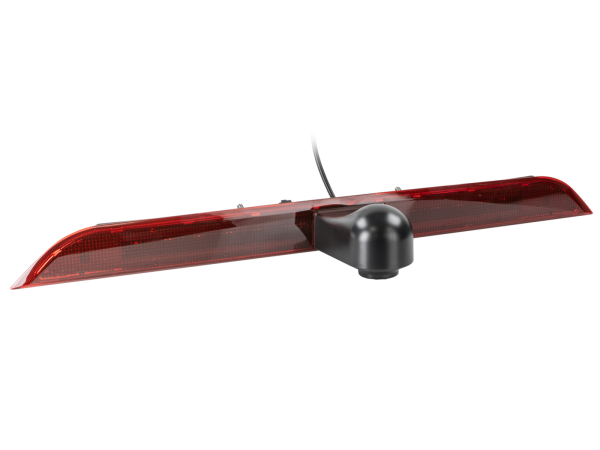

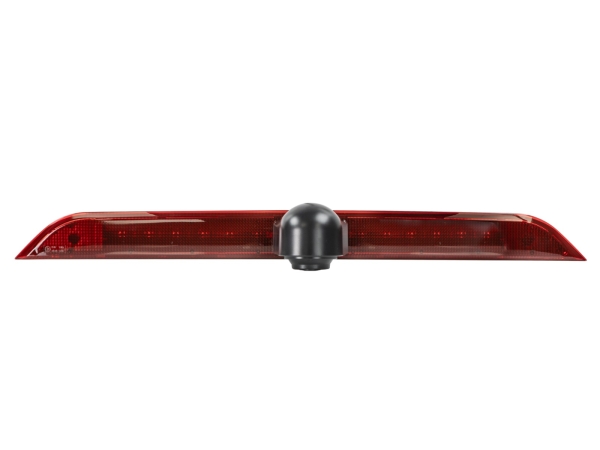

Rückfahrkamera Maxus Deliver 9 / eDeliver 9 (Integration in 3. Bremsleuchte)

Diese fahrzeugspezifische Rückfahrkamera ist für den nahtlosen Austausch der OEM-Streuscheibe der 3. Bremsleuchte bei aktuellen Maxus Deliver 9 und eDeliver 9 Modellen konzipiert. Durch die Integration an der originalen Position auf dem Fahrzeugdach entfällt die Montage einer separaten Kamerahalterung. Das System bietet eine unauffällige Originaloptik, eine integrierte Nachtsichtfunktion und sorgt für maximale Übersicht beim Rangieren.

Produktüberblick

• Produktart: Fahrzeugspezifische Rückfahrkamera (Austausch der OEM-Streuscheibe)

• Empfohlener Einsatzbereich: Transporter, Kastenwagen und Elektro-Nutzfahrzeuge

• Kameratechnologie: 1/3 Zoll CMOS Sensor mit 600 TV-Linien (NTSC Farbe)

• Nachtsichtreichweite: ca. 10 Meter

• Witterungsschutz: IP67 (Staub- und wassergeschützt)

Fahrzeugkompatibilität

Diese Rückfahrkamera ist exakt für die folgenden Fahrzeugmodelle ausgelegt:

• Maxus Deliver 9 (SV63C): Baujahr 10/2020 - 2025

• Maxus eDeliver 9 (SV63C): Baujahr 10/2020 - 2025

Vorteile bei der Installation und Nutzung

• Perfekte Integration: Ersetzt direkt die originale 3. Bremsleuchte. Es sind keine zusätzlichen Bohrungen an der Karosserie notwendig.

• Individuelle Anpassung: Der Blickwinkel der Kamera ist um 20 Grad verstellbar, um das Sichtfeld optimal an die jeweilige Einbauposition und die Fahrzeuglänge anzupassen.

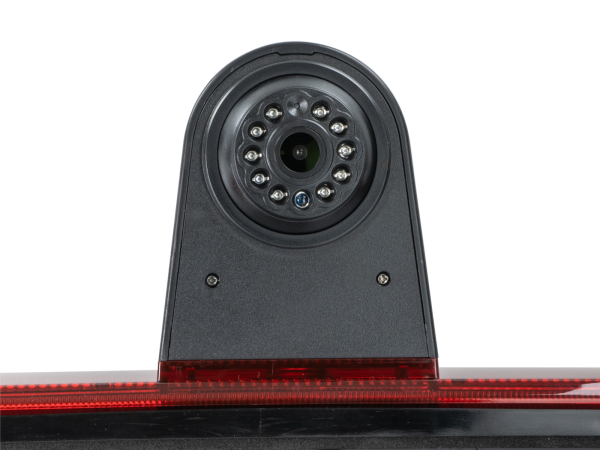

• Leistungsstarke Nachtsicht: Die integrierte Nachtsichtfunktion (0 Lux) ermöglicht selbst bei absoluter Dunkelheit eine Sichtweite von bis zu 10 Metern hinter das Fahrzeug.

• Sicheres Rangieren: Über eine Kabelschleife lassen sich Orientierungslinien aktivieren oder deaktivieren, die eine wertvolle optische Unterstützung beim Einparken bieten.

• Dauerbetrieb geeignet: Wie alle acv Kameras ist auch dieses System für den Dauerbetrieb ausgelegt und kann während der gesamten Fahrt aktiv bleiben.

Technische Daten Kamera

• Sensor: 1/3 Zoll CMOS

• Bildsystem: NTSC Farbe

• Auflösung: 976 x 592 Pixel / 600 TV-Linien

• Linse: 2,6 mm

• Blickwinkel: 115 Grad horizontal / 75 Grad + 5 Grad vertikal

• Lichtempfindlichkeit: 0 Lux (bei aktiver Nachtsichtfunktion)

• Schutzklasse: IP67

• Kamera-Betriebsspannung: +12 V Gleichspannung

• Versorgungsspannung (System): +12 V / +24 V Gleichspannung

• Stromaufnahme: 150 mA (bei eingeschalteter Nachtsichtfunktion)

• Betriebstemperatur: -20 Grad C bis +70 Grad C (Aufbewahrung: -40 Grad C bis +80 Grad C)

• Gehäuse: Kunststoff (Farbe: Schwarz / Rot)

• Abmessungen: Entsprechen exakt der OEM Bremsleuchte

Anschluss- und Installationshinweise

• Wichtiger Vorab-Test: Prüfen Sie vor der endgültigen Installation unbedingt den Blickwinkel und die Kameraausrichtung am Verbauort mithilfe eines Testmonitors.

• Elektrischer Basis-Anschluss:

  • Rot: +12 V, geschaltet, laststabil abgesichert

  • Schwarz: Karosseriemasse direkt / GND

  • Cinch (m) gelb: Video

• Kabelschleife (Grün): Dient zum Aktivieren oder Deaktivieren der Orientierungslinien (Trennen/Verbinden).

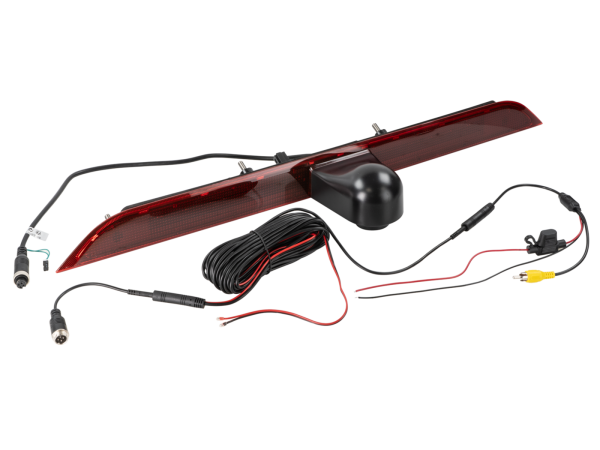

Kabel und Anschlüsse (Lieferumfang)

• 1x 3,2 m (+/-) Anschlusskabel direkt an der Kamera (inkl. 1 Kabelschleife)

• 1x 20 cm (+/-) Anschlussadapter (4-Pin Systemstecker (f) auf 4-Pin acv-Systemstecker (m) Durchmesser 5,2 mm)

• 1x 15 m (+/-) System-Verlängerungskabel (4-Pin). Beinhaltet eine 3 m durchverkabelte rote Stromleitung und eine 3 m schwarze Masseleitung für den direkten Anschluss am Monitor oder am Rückfahrlicht.

• 1x 20 cm (+/-) Anschlusskabel am Endgerät (4-Pin acv-Systemstecker (f) Durchmesser 10 mm auf gelben Cinch Videoanschluss, rote Versorgungsspannung und schwarze Masse)

Optionales Installationszubehör

• Kamerakabel-Verlängerung 5 m (Art.-Nr.: 771000-6305)

• Kamerakabel-Verlängerung 10 m (Art.-Nr.: 771000-6310)

• Kamerakabel-Verlängerung 15 m (Art.-Nr.: 771000-6315)

• Kameraanschluss an Interfaces: Elektronisches Schließerrelais 2 V-12 V / 1,5 A max (Art.-Nr.: 40-AD-REMOTE)

• Kameraanschluss an Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Art.-Nr.: 771000-6100)
