Kurz Info: Dieses Komplett-Set ist die perfekte "All-in-One"-Lösung für ältere Audi-Modelle, um das 1-DIN Werksradio gegen ein modernes Nachrüstradio zu tauschen. Es kombiniert einen CAN-Bus Adapter zur Datenwandlung mit einem integrierten Aktivsystem-Adapter (für Teil- und Vollaktivsysteme) sowie einem Phantomspeise-Antennenadapter. Wichtig vor dem Einbau: Ihr neues Radio benötigt zwingend Vorverstärkerausgänge mit mindestens 3 Volt, und das Set ist nicht für Fahrzeuge mit der alten 4:3 Werksnavigation geeignet!

CAN-Bus Kit + Aktivsystem-Adapter für Audi (ISO / Mini-ISO)

Fahrzeugspezifischer Radio-Adapter / CAN-Bus auf Analog / Inkl. Antennenadapter & Aktivsystem-Ansteuerung

Falls das ab Werk verbaute OEM-Radio in Ihrem mit CAN-Bus gesteuerten Audi gegen ein modernes Nachrüstradio ersetzt werden soll, bietet dieses Set alles, was Sie benötigen. Das Interface wandelt die relevanten digitalen Daten des fahrzeugspezifischen Datenbusses in analoge Signale um, während der integrierte Aktivsystem-Adapter dafür sorgt, dass das werkseitige Soundsystem weiterhin einwandfrei mit dem neuen Radio funktioniert.

Datenwandlung, Installation & Wichtige Hinweise

• Komplettlösung (3-in-1): Neben dem CAN-Bus Modul (zur Wandlung digitaler Signale in analoge Schaltsignale) enthält dieses Kit den passenden Aktivsystem-Adapter für Teil- und Vollaktivsysteme (Artikel 13-1445-01) sowie einen Antennenadapter (ISO Phantomspeisung auf DIN).

• Voraussetzung Nachrüstradio: Damit der Aktivsystem-Adapter problemlos funktioniert, muss Ihr neues Nachrüstradio über Vorverstärkerausgänge mit einer Ausgangsspannung von mindestens 3 Volt verfügen.

• Ausstattungseinschränkungen: Dieses Set ist passend für Fahrzeuge, die ab Werk mit einem 1-DIN OEM-Gerät ausgestattet waren. Es ist ausdrücklich nicht kompatibel mit Fahrzeugen, die über die alte 4:3 OEM-Navigation verfügen.

• Belastbarkeit: Die analogen Signalausgänge des CAN-Bus Interfaces sind mit maximal 1 Ampere belastbar.

Ausgelesene analoge Signale

Das Interface stellt dem Nachrüstradio folgende analoge Signale zuverlässig zur Verfügung:

• Zündung: (+12V Schaltsignal zum Ein- und Ausschalten des Radios über das Zündschloss)

• Beleuchtung: (Signal für die automatische Dimmung des Radiodisplays bei eingeschaltetem Fahrzeuglicht)

• Rückwärtsgang: (Signal zum automatischen Umschalten des Radiomonitors auf eine installierte Rückfahrkamera)

• Tachoimpuls: (Speedpulse / Geschwindigkeitssignal für eine präzise Routenführung bei Festeinbau-Navigationssystemen)

Fahrzeugkompatibilität

Dieser Adapter (ISO / Mini-ISO Anschluss) ist passend für die folgenden Audi-Baureihen:

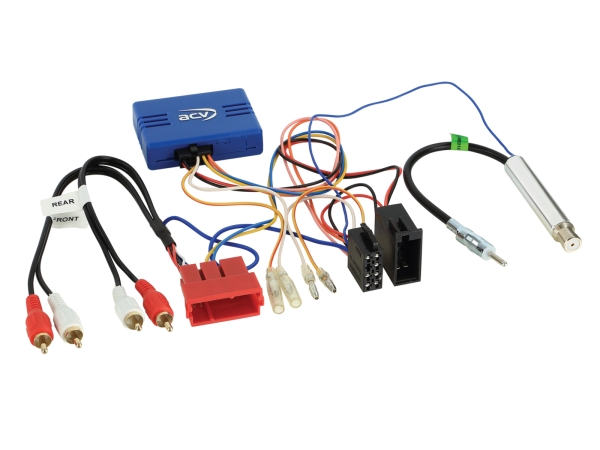

Lieferumfang

• 1x CAN-Bus Interface (Auslese-Modul / Basis 1A)

• 1x Anschlusskabel-Set (ISO / Mini-ISO) inkl. integriertem Aktivsystem-Adapter (für Teil- und Vollaktivsysteme)

• 1x Antennenadapter (ISO Phantomspeisung auf DIN)
