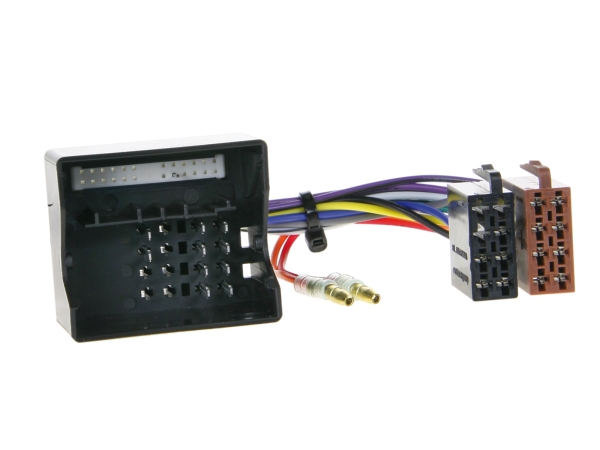

ISO Adapterkabel für Mercedes
- ISO Adapterkabel dienen zum passiven Anschluss von Nachrüstgeräten an den im Radioeinbauschacht vorhandenen Werkssteckern.
Je nach Fahrzeug und Ausstattung werden folgende Signale zur Verfügung gestellt:
- 12V Dauerstrom
- 12V Zündung
- Masse
- Licht
- Antennenremote
- Lautsprecheranschluss für Front- und Rear Lautsprecher
- Bei Fahrzeugen mit abweichender Ausstattung müssen gegebenenfalls nicht vorhandene Signale an geeigneten Abgriffspunkten im Fahrzeug angeschlossen werden (Beispiel: Sicherungskasten) oder zusätzliche Adaptierungen/Interfaces verwendet werden:
- CAN-Bus Interfaces
- LFB-Interfaces
- Soundsystemadapter
- Kameraadapter
- Vor dem Anschluss sind die Signale zu prüfen.
Hinweis:
- Anschluss: 40 Pin Quadlock Mercedes Stecker
- Fahrzeuge mit OEM Gerät
- rot: +12V Zündungsstrom (Klemme 15) an geeigneter Stelle im Fahrzeug abgesichert anschliessen
- orange: +12V Lichtstrom (Klemme 58) an geeigneter Stelle im Fahrzeug abgesichert anschliessen
Für folgende Anwendung:
- Radioanschlusskabel Strom/Lautsprecher
Für folgende Fahrzeuge:
- Mercedes CLS (C219) 2004 -2/2008**
- Mercedes E-Klasse (W211) 2002 - 2/2008**
- Mercedes SLK (R171) 2004 - 3/2008*/**
- Mercedes SL (R230) 2004 - 11/2011**
- Für Fahrzeuge:
- Mercedes CLS (C219) 3/2008 - 7/2010
- Mercedes E-Klasse 3/2008 - 1/2009
- Mercedes SKL (R171) 04/2008 -2011
- ISO Adapterkabel Mercedes diverse Fahrzeuge: 1196-02
- *Fahrzeuge mit Audiogateway Verlängerungskabel Mercedes Audio Gateway > ISO 6,5 m: 1195-25-6500-0
- **Fahrzeige mit Audiogateway Verlängerungskabel Mercedes Audio Gateway >ISO 2,5 m: 1195-25-2500-0
