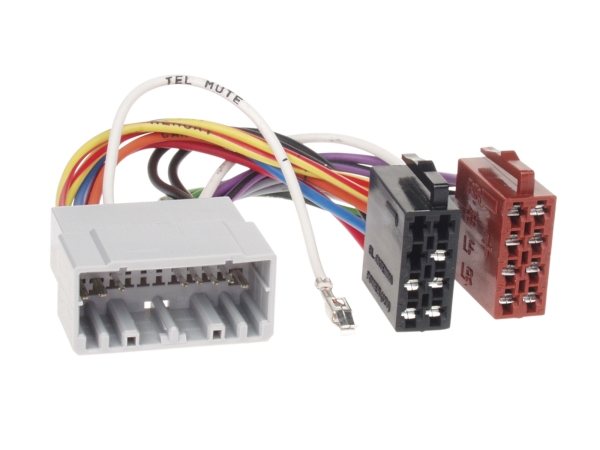

ISO Adapterkabel Chrysler/Dodge/Jeep 22Pin

ISO Adapterkabel für Chrysler /  Dodge / Jeep / Mitsubishi

• ISO Adapterkabel dienen zum passiven Anschluss von Nachrüstgeräten an den im Radioeinbauschacht vorhandenen Werkssteckern.

Je nach Fahrzeug und Ausstattung werden folgende Signale zur Verfügung gestellt:

• +12V Dauerstrom Klemme 30
• +12V Zündung Klemme 15
• +12V Licht Klemme 58
• +12V Antennenremote
• Masse Klemme 31
• Lautsprecheranschluss für Front- und Rear Lautsprecher
• Bei Fahrzeugen mit abweichender Ausstattung müssen gegebenenfalls nicht vorhandene Signale an geeigneten Abgriffspunkten im Fahrzeug angeschlossen werden oder zusätzliche Adaptierungen/Interfaces verwendet werden:
• CAN-Bus Interfaces
• LFB-Interfaces
• Soundsystemadapter
• Kameraadapter
• Vor dem Anschluss sind die Signale zu prüfen.

Hinweis:

• Anschluss: 22 Pin Chrysler Stecker
• Fahrzeuge mit 8 Lautsprecherkabel ohne CAN Bus gesteuertem OEM Soundsystem
• Fahrzeuge mit 8 Low-Level Signalleitungen und OEM Soundsystem:
• Aktivsystemadapter Chrysler/Dodge/Jeep 22Pin>Cinch > Artikel: 13-1031-50
• Aktivsystemadapter verschiedene Fahrzeuge ISO>ISO > Artikel: 13-1190-50
• Fahrzeuge mit OEM Soundsystem:
• Fahrzeuge mit Infinity CAN-Bus gesteuerten OEM Soundsystem > AMP Bypass Lautsprecher neu verkabeln erforderlich
• Fahrzeuge mit CAN-Bus gesteuerten OEM Soundsystem mit 4 Lautsprecherkabel > Can Bus Interface/Lenkradfernbedienungsinterface erforderlich

Für folgende Anwendung:

• Radioanschlusskabel Strom/Lautsprecher

Für folgende Fahrzeuge:

Chrysler

• Chrysler 300 (LX) 06/2004 -11/2007
• Chrysler 300 C (LX) 06/2004 -11/2007
• Chrysler 300 M (LH) 01/2002 - 06/2004
• Chrysler Aspen 2007
• Chrysler Concorde 2002 - 2004
• Chrysler Cherokee 2002 - 2007
• Chrysler Grand Cherokee 2002 - 2007
• Chrysler Grand Voyager IV (GK/GY/RG) 03/2001 - 05/2004
• Chrysler Grand Voyager IV (GK/GY/RG) 05/2004 - 03/2008
• Chrysler Neon (PL/PT) 09/2001 - 10/2005
• Chrysler Pazifica 2002 - 2005
• Chrysler PT Cruiser (PT) 10/2001 - 04/2006
• Chrysler PT Cruiser (PT) 01/2006 - 06/2009
• Chrysler Sebering Convertible (JR) 04/2003 - 07/2007
• Chrysler Sebering Sedan (RJ) 04/2003 - 10/2004
• Chrysler Town & Country 03/2001 - 05/2004
• Chrysler Town & Country 05/2004 - 03/2008
• Chrysler Voyager (GK/GY/RG) 03/2001 - 05/2004
• Chrysler Voyager (GK/GY/RG) 05/2004 - 03/2008

Dodge

• Dodge Caliber 2007 - 2008
• Dodge Caravan 2002 - 2007
• Dodge Charger 2006 - 2007
• Dodge Dakota 2002 - 2007
• Dodge Durango 2002 - 2003
• Dodge Intrepid 2002 - 2005
• Dodge Magnum 2005 - 2007
• Dodge Neon 2002 - 2006
• Dodge Raider 2006 - 2007
• Dodge RAM 2002 - 2005
• Dodge RAM 1500 2006 - 2008
• Dodge RAM 2500 2006 - 2009
• Dodge RAM 3500 2006 - 2009
• Dodge RAM chassis cab 2005 2006 - 2010
• Dodge RAM chassis cab 3500 2006 - 2010
• Dodge Stratus 2002 - 2006
• Dodge Van 2002 - 2003
• Dodge Viper 2002 - 2009

Jeep

• Jeep Cherokee (KJ) 10/2001 - 12/2004
• Jeep Cherokee (KJ) 12/2004 - 06/2008
• Jeep Grand Cherokee (WJ) 12/2001 - 06/2005
• Jeep Liberty 2002 - 2007
• Jeep Patriot 2007 - 2008
• Jeep Wrangler (TJ) 01/2003 - 03/2007

Mitsubishi

• Mitsubishi Raider 2006 - 2007
