Kurz Info: Dieses fahrzeugspezifische CAN-Bus Kit (Artikel 1323-42-15) ist die ideale Lösung, um das Werksradio in älteren Porsche-Modellen (mit Mini-ISO Anschlüssen) gegen ein modernes Nachrüstradio zu tauschen. Es wandelt die digitalen Fahrzeugdaten zuverlässig in analoge Schaltsignale um. Wichtiger Hinweis für die Installation: Je nach verbautem Soundsystem (LWL oder Mini-ISO) werden zwingend zusätzliche Aktivsystemadapter benötigt!

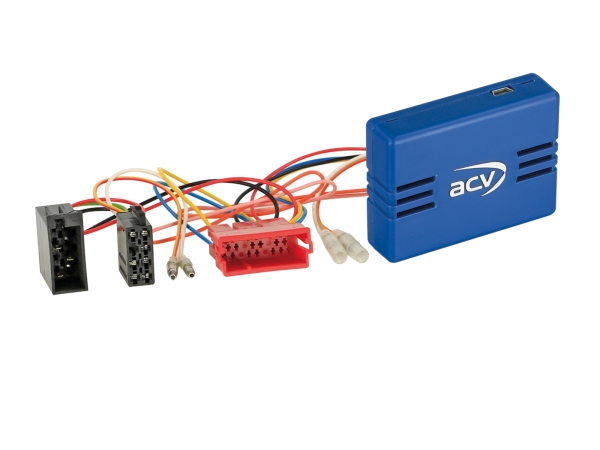

CAN-Bus Kit Porsche (Mini-ISO auf ISO)

Fahrzeugspezifischer Radio-Adapter / CAN-Bus auf Analog / Für PCM 2.0, PCM 2.1, CDR23 & CDR24

Falls das ab Werk verbaute OEM-Radio in Ihrem mit CAN-Bus gesteuerten Porsche gegen ein modernes Nachrüstradio ersetzt werden soll, wird dieser spezifische Adapter benötigt. Das Interface liest die relevanten digitalen Daten des fahrzeugspezifischen Datenbusses aus und wandelt sie in analoge Signale um. So erhält Ihr neues Radio alle wichtigen Komfortfunktionen für einen reibungslosen Betrieb.

Datenwandlung, Installation & Wichtige Hinweise

• Anschluss & Belastbarkeit: Das Kit adaptiert den fahrzeugseitigen ISO / Mini-ISO Stecker auf die ISO-Anschlüsse des neuen Radios. Die analogen Signalausgänge des Interfaces sind mit maximal 1 Ampere belastbar.

• Kompatible Werksgeräte: Dieses Set ist passend für Fahrzeuge, die ab Werk mit dem OEM-Gerät PCM 2.0, PCM 2.1, CDR23 oder CDR24 ausgestattet waren.

• Hinweise zu Soundsystemen:

  • Für Fahrzeuge mit einem LWL-Soundsystem (Lichtwellenleiter) wird zusätzlich der Aktivsystemadapter MOST (Artikel: 13-1190-52) benötigt.

  • Für Fahrzeuge mit einem Mini-ISO-Soundsystem wird zusätzlich der Aktivsystemadapter (Artikel: 13-1338-02) benötigt.

  • Bei Fahrzeugen mit Soundsystem und vorhandenen Lautsprecherkabeln muss die Remote-Leitung manuell im ISO-Stromstecker aufgelegt werden.

Ausgelesene analoge Signale

Das Interface stellt dem Nachrüstradio folgende analoge Signale zuverlässig zur Verfügung:

• Zündung: (+12V Schaltsignal zum Ein- und Ausschalten des Radios über das Zündschloss)

• Beleuchtung: (Signal für die automatische Dimmung des Radiodisplays bei eingeschaltetem Fahrzeuglicht)

• Rückwärtsgang: (Signal zum automatischen Umschalten des Radiomonitors auf eine installierte Rückfahrkamera)

• Speedpulse: (Geschwindigkeitssignal für eine präzise Routenführung bei Festeinbau-Navigationssystemen)

Fahrzeugkompatibilität

Dieser CAN-Bus Adapter ist für die folgenden Porsche-Modelle mit Mini-ISO Anschluss konzipiert:

Lieferumfang

• 1x CAN-Bus Interface (Auslese-Modul / Basis 1A)

• 1x Anschlusskabel-Set (Mini-ISO auf ISO Strom/Lautsprecher)
