Kurz Info: Dieses Komplett-Kit ist die ideale Lösung, um das Werksradio in diversen Opel-Modellen (sowie den baugleichen Transportern Nissan Primastar und Renault Trafic) gegen ein Nachrüstradio mit genormten ISO-Anschlüssen zu tauschen. Es wandelt digitale CAN-Signale zuverlässig in analoge Schaltsignale um und bringt den passenden ISO-Antennenadapter mit Phantomspeisung direkt mit. Ein wichtiges Detail vor dem Einbau: Dieses Set unterstützt keine Bordcomputerfunktionen!

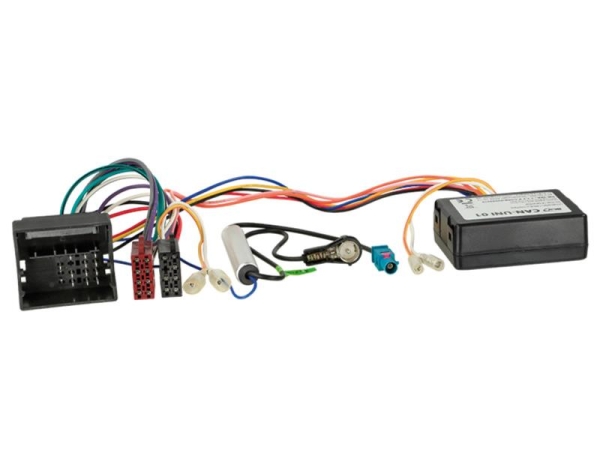

CAN-Bus Kit Opel / Renault / Nissan (Quadlock auf ISO)

Fahrzeugspezifischer Radio-Adapter / CAN-Bus auf Analog / Inkl. Antennenadapter auf ISO

Falls das ab Werk verbaute OEM-Radio in Ihrem mit CAN-Bus gesteuerten Fahrzeug gegen ein modernes Nachrüstradio ersetzt werden soll, wird dieser spezifische Adapter benötigt. Das Interface liest die relevanten digitalen Daten des fahrzeugspezifischen Datenbusses aus und wandelt sie in analoge Signale um. So erhält Ihr neues Radio alle wichtigen Komfortfunktionen für einen reibungslosen Betrieb.

Datenwandlung, Installation & Hinweise im Fokus

• Digitale zu Analoge Datenwandlung: Moderne Nachrüstradios benötigen für einen komfortablen Betrieb analoge Schaltsignale. Dieser Adapter übernimmt die reibungslose Übersetzung der digitalen Fahrzeugdaten.

• Strom, Lautsprecher & Antenne: Das Kit adaptiert den fahrzeugseitigen Quadlock-Stecker direkt auf genormte ISO-Stecker (für Strom und Lautsprecher). Zudem liegt ein passender Fakra-Antennenadapter mit Phantomspeisung auf ISO bei, um den Radioempfang sicherzustellen.

• Wichtiger Hinweis zum Bordcomputer: Bitte beachten Sie, dass die Steuerung des fahrzeugseitigen Bordcomputers über dieses Interface nicht unterstützt wird.

• Belastbarkeit: Die analogen Signalausgänge des Interfaces sind mit maximal 1A belastbar.

Ausgelesene Signale / Kabelbelegung

Das Interface stellt dem Nachrüstradio folgende analoge Signale zuverlässig zur Verfügung:

• Zündung: (+12V Schaltsignal zum Ein- und Ausschalten des Radios über das Zündschloss)

• Beleuchtung: (Signal für die automatische Dimmung des Radiodisplays bei eingeschaltetem Abblendlicht)

• Rückwärtsgang: (Signal zum automatischen Umschalten des Radiomonitors auf eine optional installierte Rückfahrkamera)

• Speedpulse: (Geschwindigkeitssignal für eine präzise Routenführung bei Festeinbau-Navigationssystemen)

Fahrzeugkompatibilität

Dieser CAN-Bus Adapter ist für Modelle mit Quadlock-Stecker konzipiert. Er ist passend für folgende Baureihen:

*Wichtiger Hinweis für Nissan und Renault: Bei den Modellen Primastar und Trafic ist dieser Adapter ausschließlich kompatibel, wenn ab Werk das CD30 oder CD30 MP3 OEM-Radio verbaut war.

Lieferumfang

• 1x CAN-Bus Interface (Auslese-Modul)


• 1x Anschlusskabel-Set (Quadlock auf ISO-Strom/Lautsprecher)


• 1x Antennenadapter (Fakra Phantomspeisung auf ISO)
