Kurz Info: Dieses fahrzeugspezifische Komplett-Kit (Quadlock auf ISO) ist die ideale Lösung für neuere Modelle von Audi, MAN, Seat, Skoda und VW (insbesondere mit MIB / MIB-PQ Plattform), um das Werksradio gegen ein Nachrüstradio zu tauschen. Wichtige Details vor dem Einbau: Fahrzeug-Einstellungen und das E-Call-System werden über diesen Basis-Adapter nicht unterstützt (für E-Call und Werks-Rückfahrkameras gibt es bei Bedarf separate Erweiterungen). Prüfen Sie vorab unbedingt die Speisespannung Ihrer OEM-Antenne!

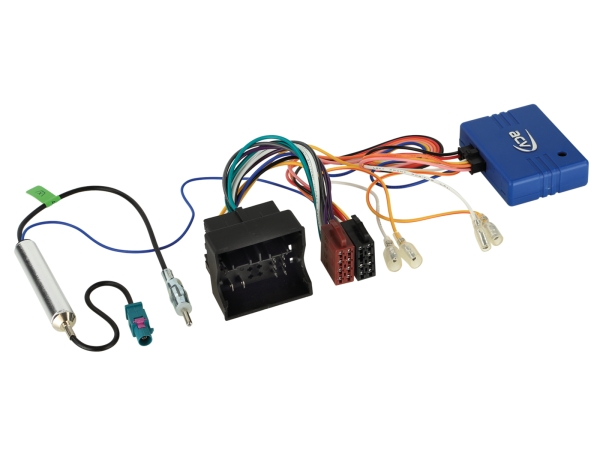

CAN-Bus Kit VAG & MAN (Quadlock auf ISO)

Fahrzeugspezifischer Radio-Adapter / MIB Plattform / Inkl. Antennenadapter (Phantomspeisung) auf DIN

Falls das ab Werk verbaute OEM-Radio in Ihrem mit CAN-Bus gesteuerten Fahrzeug gegen ein modernes Nachrüstradio ersetzt werden soll, wird dieser spezifische Adapter benötigt. Das Interface liest die relevanten digitalen Daten des fahrzeugspezifischen Datenbusses aus und wandelt sie zuverlässig in analoge Signale um. So erhält Ihr neues Radio alle wichtigen Komfortfunktionen für einen reibungslosen Betrieb.

Datenwandlung, Installation & Wichtige Hinweise im Fokus

Strom, Lautsprecher & Antenne: Das Kit adaptiert den fahrzeugseitigen Quadlock-Stecker (42-Pin / 52-Pin VAG) direkt auf genormte ISO-Stecker. Zudem liegt ein Fakra-Antennenadapter mit +12V Phantomspeisung auf DIN bei.
Wichtig zur Antennen-Speisespannung: Bitte prüfen Sie vor der Installation mit dem OEM-Gerät die benötigte Spannung der Antennenanlage. Liegt diese bei +8,5V anstatt +12V, wird zwingend der optionale 8,5V-Adapter (Artikel: 1524-29) benötigt.
Fahrzeugeinstellungen & E-Call: Die Steuerung der werksseitigen Fahrzeugeinstellungen entfällt. Zudem wird das fahrzeugseitige E-Call-System nicht unterstützt (Hierfür wird optional der Artikel 1424-28 benötigt).
OEM Rückfahrkamera: Sollte eine werkseitige Rückfahrkamera vorhanden sein und weiter genutzt werden, ist für MIB-PQ Fahrzeuge der zusätzliche Kamera-Adapter (Artikel: 771324-1037) notwendig.
Sonderhinweis Audi A1: Nur kompatibel mit dem "Concert" OEM-Gerät (Farbmonitor). Für "Chorus" Geräte (monochromes Display) benötigen Sie den Artikel 12-1324-45-15.
Sonderhinweis VW Crafter II: Das Signal für den Rückwärtsgang wird bei diesem Modell nur bei laufendem Motor ausgegeben!

Ausgelesene Signale / Kabelbelegung

Das Interface stellt dem Nachrüstradio folgende analoge Signale zuverlässig zur Verfügung:

Rosa: +12V Zündung (Klemme 15) – max. 1,5 Ampere
Orange: +12V Beleuchtung (Klemme 58) – max. 0,1 Ampere
Weiß: +12V Rückwärtsgang-Signal – max. 1,5 Ampere (Siehe Sonderhinweis Crafter II)
Gelb/Grün bzw. Gelb/Rot: Geschwindigkeitssignal (Speedpulse)

Fahrzeugkompatibilität

Dieses CAN-Bus Kit ist passend für eine breite Palette an VAG-Fahrzeugen und MAN (speziell MIB / MIB-PQ Plattformen):

Audi

A1 (8X): 07/2010 - 2019 (Nur Concert OEM-Radio)
A3 (8V): 02/2013 - 2020
A4 (8K): 2007 - 2015
Q3 (8U): 10/2011 - 08/2018

MAN

TGE: 04/2017 - 2023

Seat

Alhambra (7N): 06/2015 - 01/2022
Arona (KJ): 11/2017 - 06/2021
Ateca (5FP / KH7): 08/2016 - 2023
Ibiza (6P / KJ / 6F): 07/2015 - 03/2021
Leon (5F / III): 11/2012 - 01/2020
Mii (AA): 05/2015 - 02/2021
Toledo (NH / KG): 03/2013 - 08/2018

Skoda

Citigo (AA): 05/2017 - 06/2019
Fabia III (5J / NJ): 11/2014 - 05/2021
Karoq (NU / NU7): 11/2017 - 11/2021
Kodiaq (NS / NS7): 03/2017 - 06/2021
Octavia III (5E): 02/2013 - 2020
Rapid (NH): 04/2015 - 02/2019
Superb (3V): 06/2015 - 2020
Yeti (5L): 10/2013 - 07/2017

Volkswagen (VW)

Amarok (2H): 09/2016 - 07/2020
Arteon (3H): 11/2017 - 06/2020
Beetle (16 / 5C): 06/2016 - 2019
Caddy IV (DU / 2K / KN): 06/2015 - 2020
Crafter II (SY / SZ): 03/2017 - 2023 (Rückfahrsignal nur bei laufendem Motor)
Golf VII (AU): 11/2012 - 05/2020
Grand California (SY / SZ): 03/2019 - 2023
Passat B8: 10/2014 - 2020
Polo V (6R / 6C): 04/2014 - 07/2017
Polo VI (AW): 11/2017 - 05/2021
Scirocco III (13): 08/2014 - 10/2017
Sharan II (7N): 07/2015 - 10/2021
T6 / T6.1 (7HC): 07/2015 - 2023
T-Roc (A1 / A11): 11/2017 - 10/2021
Taigo (CS): 10/2021 - 2023
Tiguan II (5N) / Tiguan III: 05/2016 - 05/2021
Touran (5T): 09/2015 - 2023
UP! (AA): 07/2016 - 2021
